MVR制程簡介。
MVR技術的原理。
mechanicalvaporrecompression是蒸氣機械再壓縮技術的縮寫。該MVR蒸發器是一種節能技術，可以重新利用其自身產生的二次蒸汽的能量，從而減少對外部能源的需求。

它的工作過程是通過壓縮機對低溫位蒸汽進行壓縮，使溫度、壓力升高，熱焓增大，然后進入換熱器進行冷凝，充分利用蒸汽的潛熱。除了起動驅動以外，在整個蒸發過程中不需生氣從蒸發器中產生二次蒸汽，經壓縮機壓縮，壓力上升，溫度上升，熱焓增高，然后送至蒸發器的加熱室作為加熱蒸汽，使料液保持沸騰狀態，同時加熱氣本身凝結成水。如此原本要廢棄的蒸汽被充分利用，回收潛熱，提高熱效率，生汽的經濟性相當于多效蒸發的30倍。
為了使蒸發器制造盡可能簡單，操作方便，可以采用離心壓縮機，羅茨式壓縮機。在1:1.2至1:2的壓縮比范圍內，這些機器的體積流量較大。

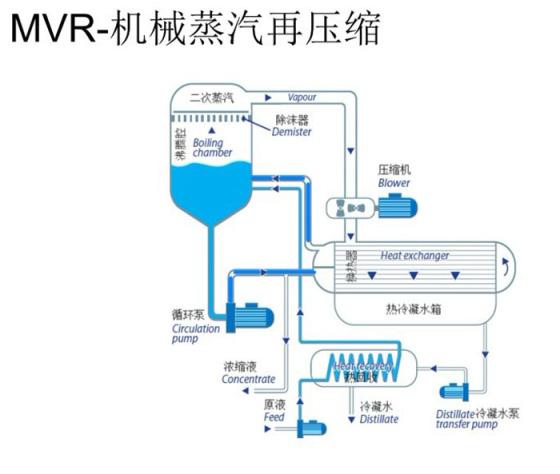

MVR工藝流程。
(一)[MVR蒸發器工藝原理及特點圖(一)]
蒸發器MVR工藝原理及特點圖文詳解(一)
該系統由單效或雙效蒸發器、分離器、壓縮機、真空泵、循環泵、操作平臺、電器儀表控制柜、閥門、管道等部分組成，結構簡單，便于操作和維修。
第二，蒸發器的介紹。

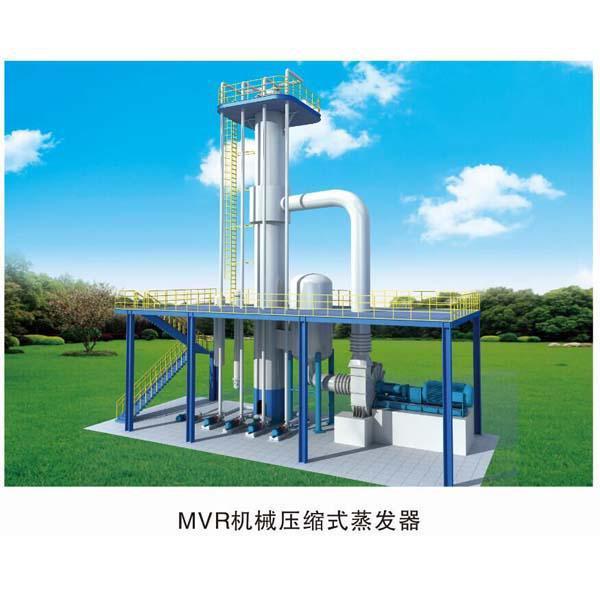

MVR降膜蒸發器。
(一)[MVR蒸發器工藝原理及特點圖(一)]
蒸發器的MVR工藝原理及特點圖文并茂(一)
(一)[MVR蒸發器工藝原理及特點圖(一)]
蒸發器的MVR工藝原理及特點圖文并茂(一)

運行機制：
材料原液從換熱器上的管箱中加入，通過布液器將材料分配到每個傳熱管內，沿傳熱管內壁形成均勻的液體膜，在向下流動的過程中，由殼程的加熱蒸汽加熱，沿傳熱管內壁向下流動，沸騰并蒸發。換熱管底端的物料變?yōu)闈饪s液及二次蒸汽。
濃縮劑落入下管箱，次生蒸汽進入氣液分離器。將次級蒸氣夾帶于氣液分離器中的液滴除去，然后將純次級蒸氣從分離器輸送至壓縮機。壓氣機將二次蒸氣壓縮后作為熱蒸汽輸送到換熱器的殼程，用于蒸發器的熱源。進行連續蒸發處理。
特征：
熱交換效率高；
二是占地少。
物料停留時間短，不易造成物料變質。
適用于粘度較高的物料。
適用范圍：
降膜式蒸發器適用于MVR蒸發結晶過程的預濃縮過程，能蒸發粘度大的物料，特別是對熱敏性物料，但不能處理有結晶的物料。
